EDS ECFP4M Konvansiyonel Yangın Algılama Paneli 4 Bölge Metal Kutu

ECFP Yangın algılama panelleri, 2-4-8-12-16 bölgeli EN 54-2 ve EN 54-4 sertifikalı EDS konvansiyonel yangın algılama sisteminin panelidir.

Mikroişlemci kontrollü yangın paneli, taranan bölgelerde alarm durumu algılarsa sesli ve görsel uyarı verir ve mevcut durumu LCD ekranda gösterir.

Her bölgeye 20 adet dedektör ve sınırsız yangın ihbar buton bağlantısı yapılabilir.

Ön panelde, Şebeke, Akü, Alarm, Hata, Siren hatası, Sistem hatası ve Devre dışı LED’leri vardır.

Sistemi Sıfırla, Siren Aç / Kapat, Panel Sessiz ve yön butonları bulunur.

Şifre ve/veya anahtar ile yetkisiz kişilerin müdahalesi engellenmiştir.

2 adet röle çıkışı ve 2 adet siren çıkışı vardır.

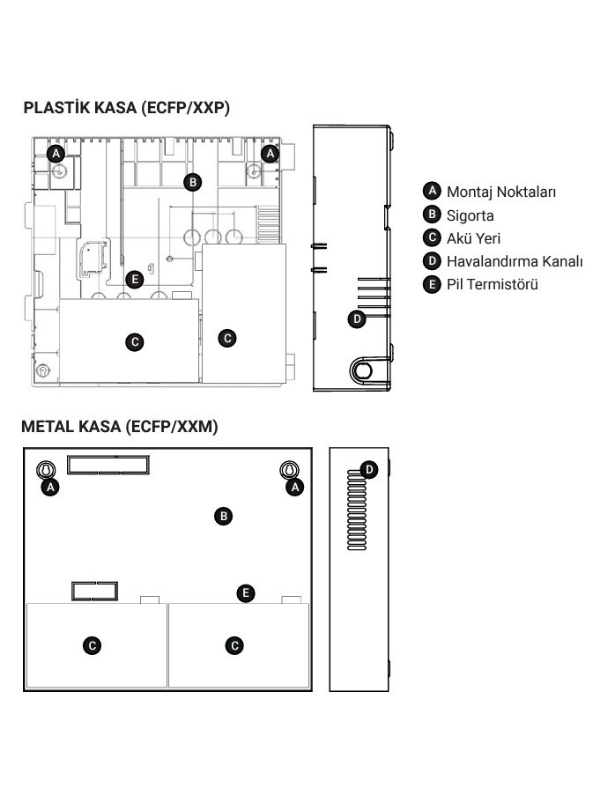

Kutu içinde akü yeri mevcuttur.

Panelin besleme kablosu 3x1,5 NYM veya 3x1,5 NYA tipinde olmalıdır. Elektrik kesintisi durumları karşısında sistem, panelin içine takılan 2 adet 12 V DC 7 Ah sızdırmaz tip, kurşun asitli akü ile beslenir. Aküler otomatik olarak şarj edilir. Akü girişlerinin ters bağlanması durumunda panel zarar görür. Bu durum garanti kapsamı dışındadır.

Dedektör ve yangın ihbar butonu beslemesini (24 V DC) ve aynı zamanda yangın alarmı, kısa devre ve hat kopuk gibi sinyallerin panele iletilmesini sağlar. Bir bölge hattına en fazla 20 adet dedektör ve sınırsız sayıda yangın ihbar butonu bağlanabilir. 0 – 500 metre arası bağlantı mesafesi için 1x2x0,8+0,8JY(st)Y kodlu kablo, 500 – 1500 metre arası bağlantı mesafesi için ise 1x2x1,5+1,5J-Y(st)Y kodlu kablo kullanılmalıdır.

Panelde 2 adet 24V DC 150mA’lik otomatik sigorta korumalı harici besleme çıkışı vardır. Bu çıkışa siren bağlantısı yapılır. Bu çıkıştan fazla akım çekilmesi panelin hata vermesine neden olur.

Elektrik kesintisi durumunda 24V DC harici besleme çıkışı, akü 21V altına düşene kadar beslenir. 27.6 ile 22V arası çıkış alınır.

Panelde 2 adet 30V DC’de 1 A’lik akıma dayanabilen kuru kontak röle çıkışları vardır. Bu kuru kontak röleler; yangın rölesi ve hata rölesidir.

Algılama bölgelerinden gelen yangın alarmı durumunda kontak değiştirerek aktif hale gelir ve bir başka sistemi kumanda etmek amacıyla kullanılır. Aktif haldeki rölenin eski konumuna dönebilmesi için yangın durumunun ortadan kalkması ve panel üzerindeki SİSTEMİ SIFIRLA butonuna basılması gerekmektedir. Bu, yetki erişim seviyesi 2 ve 3’tedir.

Sistemden gelen hata uyarısı veya panelin enerjisiz kalması durumunda kontak değiştirerek aktif olur. Hata rölesi, hata durumunun ortadan kalkmasıyla otomatik olarak eski konumuna döner.

• 4 bölgeli
• 2x16 Alfanümerik LCD Ekran
• 7 LED Gösterge - Alarm, Şebeke, Akü, Hata, Siren Hatası, Sistem Hatası, Devre Dışı
• Her bölge için 20 dedektöre kadar bağlantı desteği
• Her bölgeye sınırsız ihbar buton bağlantısı
• İki röle çıkışı / İki siren çıkışı
• Hatalı alarmını önleyen siren geciktirme seçeneği
• Sistemi Sıfırla, Siren Aç/Kapat ve Panel Sessiz butonları
• Bölge ve sirenler için devredışı bırakma özelliği
• Şifre veya anahtar ile kontrolü ile güvenlik
• Mikroişlemci kontrollü
• EN 54-2 ve EN54-4 sertifikalı
