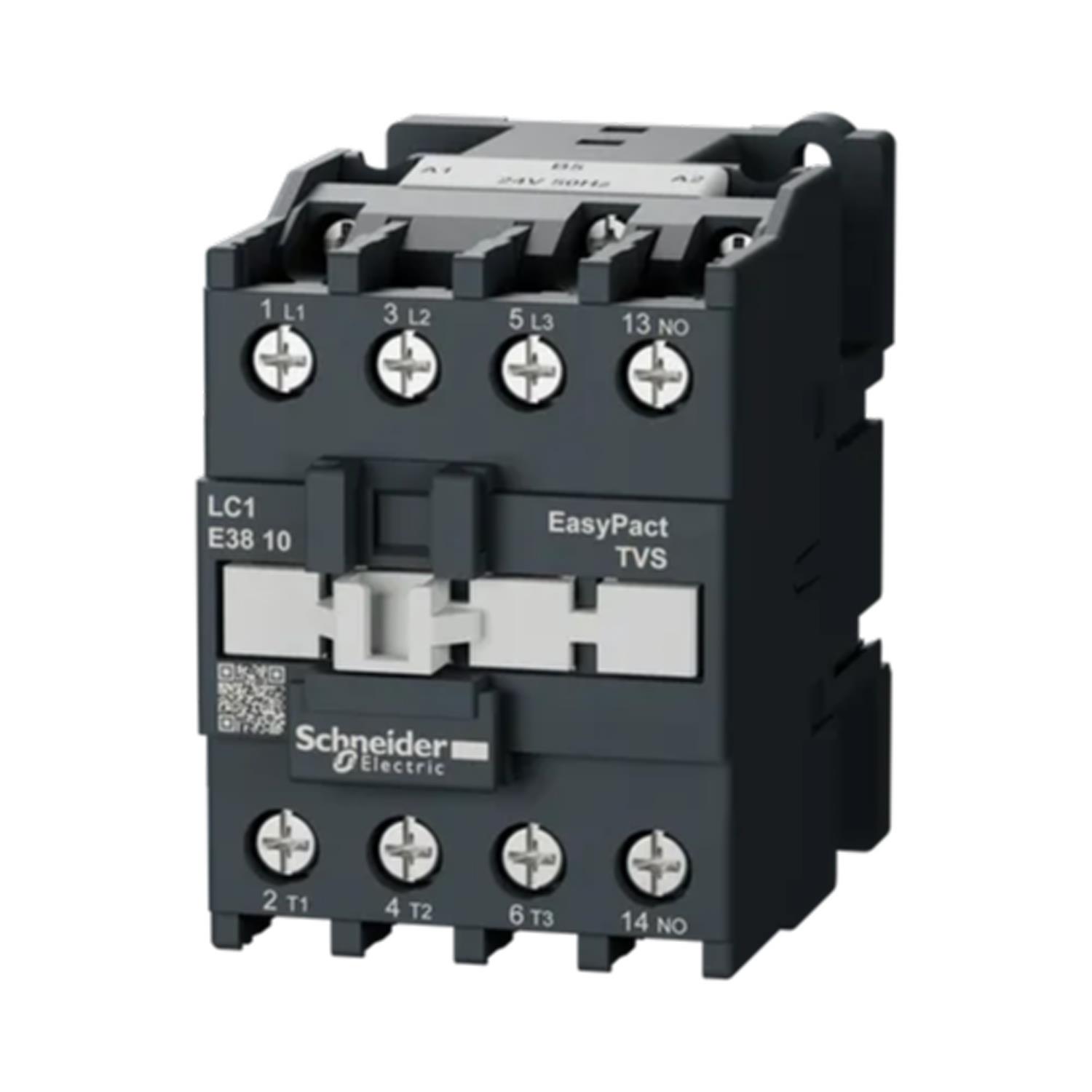

SCHNEIDER EASYPACT TVS LC1E3810B5 3P 38A 24VAC GÜÇ KONTAKTÖRÜ

TEKNİK ÖZELLİKLERİ:

- Direnç Yükü ve Motor Kontrol Kontaktör Uygulaması için,

- AC-1 ve AC-3 Kullanım Kategorisi,

- 3P Kutup Tanımı,

- ≤690V AC 50/60Hz [Ue] Nominal Çalışma Voltajı,

- 38A 55°C)-de ≤ 440V AC-3 İçin Güç Devresi [Ie] Nominal Çalışma Akımı,

- 24V AC 50Hz [Uc] Kontrol Devresi Voltajı,

- 9,0 kW -de 220…230V AC 50/60Hz (AC-3) Motor Gücü (kW),

- 3NA Kutup Kontak Düzenleme,

- 50A -de <55°C İçin Güç Devresi [Ith] Klasik Açık Hava Termik Akımı,

- 380A -de 440V AC İçin Güç Devresi Irms Nominal Kapama Kapasitesi,

- 304A -de 440V AC İçin Güç Devresi Nominal Kesme Kapasitesi,

- 310A -de <40°C-10s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,

- 10A gG ≤690V, 160A gG ≤690V İlgili Sigorta Değeri,

- 2,5 mOhm-lth 120A 50Hz İçin Güç Devresi Ortalama Empedans,

- 2,5W AC-3, 1,6W AC-1 Kutup Başına Güç Dağılımı,

- 690V [Ui] Nominal Yalıtım Voltajı,

- 6kV [Uimp] Nominal Darbe Dayanım Voltajı,

- 8.000.000 Döngü Mekanik Dayanıklık,

- 900.000 Döngü AC-3 ve 350.000 Döngü AC-1 Elektrik Dayanıklığı,

- 50Hz AC Kontrol Devresi Tipi,

- 0,85…1,1 Uc 55°C Çalışma 50Hz Kontrol Devresi Gerilim Limitleri,

- 0,3…0,6 Uc 55°C Çalışma 50Hz Kontrol Devresi Gerilim Limitleri,

- 95VA 50Hz 0,75 20°C, 140VA 60Hz 0,75 20°C VA Cinsinden Kalkış Gücü,

- 8,5VA 50Hz 0,3 20°C, 13VA 60Hz 0,75 20°C VA Cinsinden Tutma Gücü,

- 2…3W İçin Kontrol Devresi Isı Dağılımı,

- 12…22msn Kapanışta, 4…19msn Açılışta Çalışma Süresi,

- 1800cyc/h <60°C Maksimum Çalışma Hızı,

- Güç Devresi; 1,2N.m, Kontrol Devresi; 1,2 N.m Sıkma Torku,

- 1NA Yardımcı Kontak Düzenleme,

- 17V Minimum Anahtarlama Gerilimi,

- 5mA Minimum Anahtarlama Gerilimi,

- >10 MOhm İçin Kontrol Devresi Yalıtım Direnci,

- Özel Aksesuarlı Plaka Ve Özel Aksesuarlı DIN Raylı Montajlama,

- CE, EAC, EN/IEC 60947-5-1, 60947-4-1 ve 60947-5-1 Standartları,

- IP2x’e Uygun IEC 60068-2-30 Koruma Derecesi,

- (-20°C …. 70°C) Sıcaklık Dengeleme,

- (-5°C …. 55°C) Çalışma İçin Ortam Sıcaklığı,

- (-60°C …. 80°C) Depolama İçin Ortam Sıcaklığı,

- 3000m Olmadan Çalışma Yüksekliği,

- 850°C’e Uygun IEC 60695-2-1 Yangına Dayanıklılık,

- 1,5Gn, 5…300Hz Titreşimler Kontaktör Açık İken Mekanik Dayanıklılık,

- 3Gn, 5…300Hz Titreşimler Kontaktör Kapalı İken Mekanik Dayanıklılık,

- 11msn İçin 7Gn Şoklar Kontaktör Açık İken Mekanik Dayanıklılık,

- 11msn İçin 10Gn Şoklar Kontaktör Kapalı İken Mekanik Dayanıklılık,

- 84mm (Y) x 56mm (G) x 86mm (D) Ölçülerinde,

- 0,450 Kg Ürün Ağırlığı,

- 18 Ay Üretici Firma Garantisi Altındadır.
