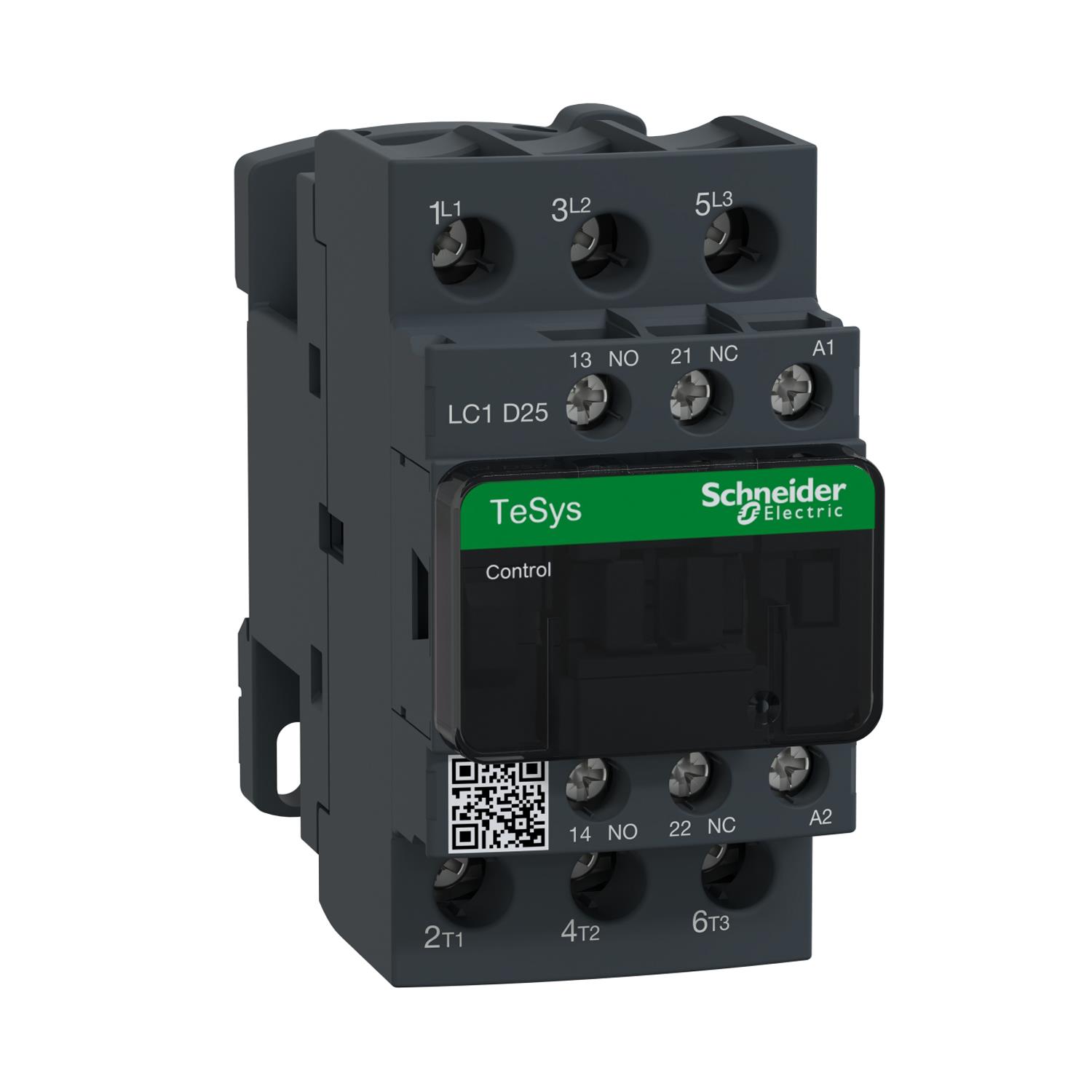

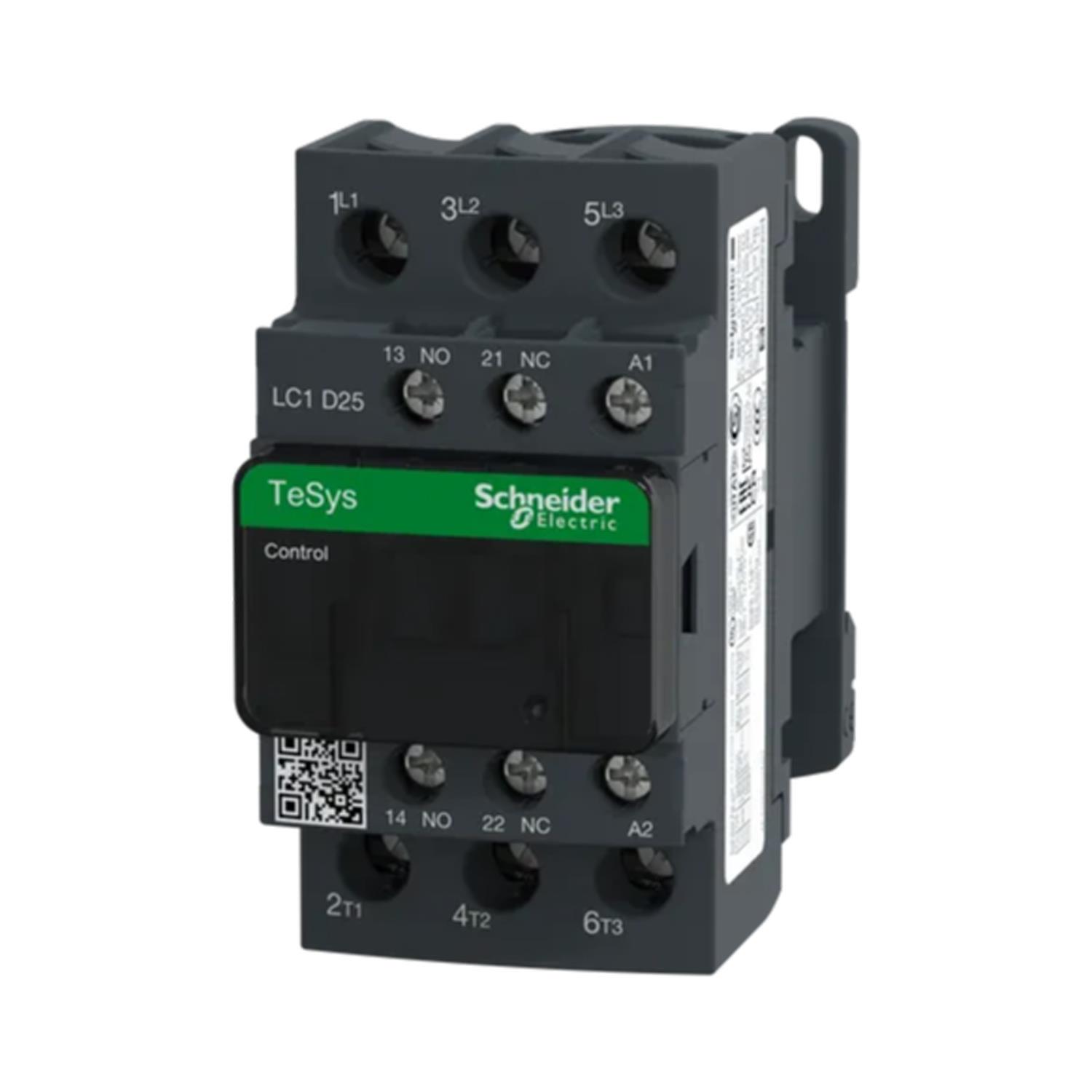

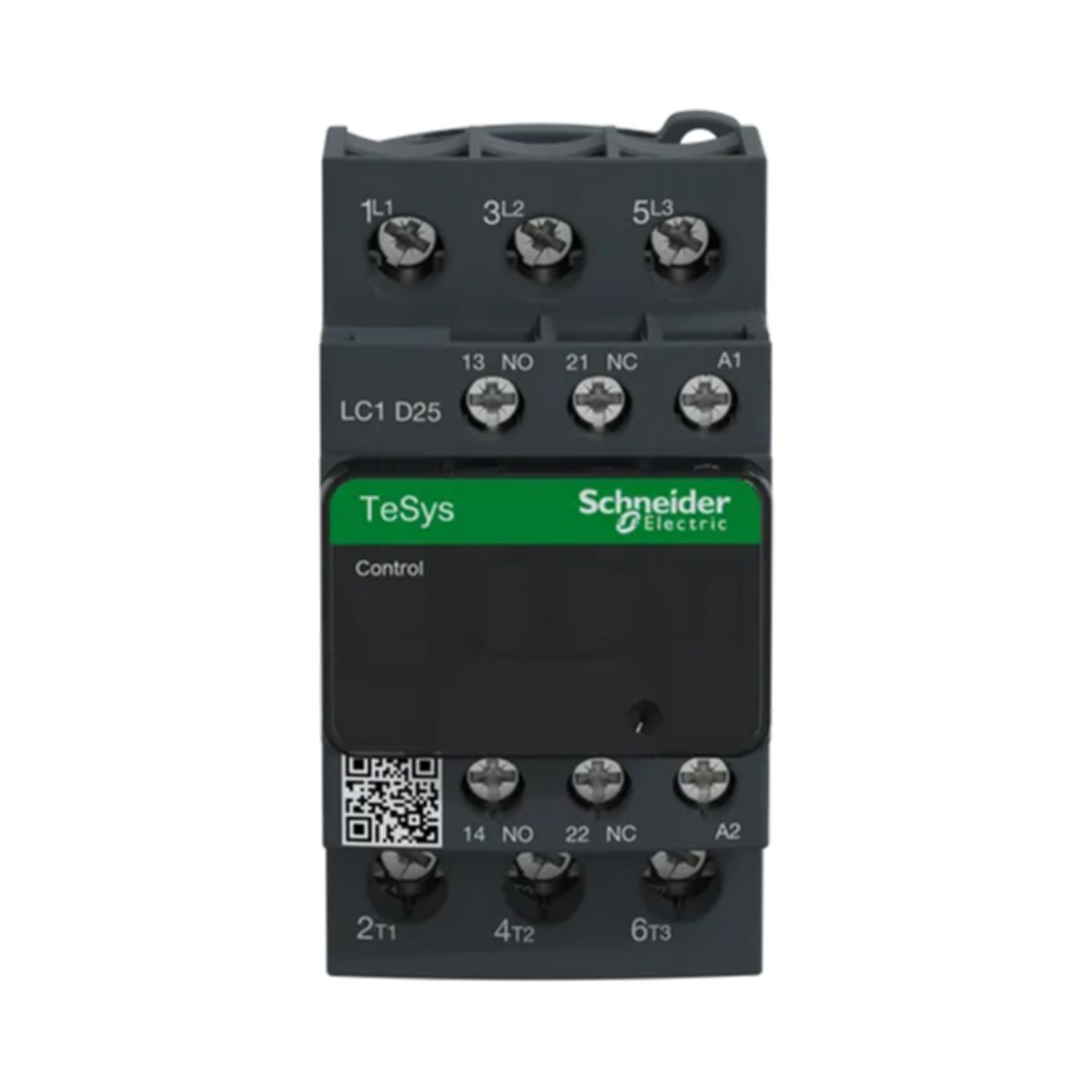

SCHNEIDER TESYS D LC1D25M7 1NA+1NK 11KW 3P 25A 220VAC GÜÇ KONTAKTÖRÜ

SCHNEIDER ELECTRIC TESYS D KONTAKTÖRLERİ

Schneider Electric TeSys D kontaktör, 3 kutuplu (3NO), 12A/690V AC-3/3e'e (5 5kW@400V) kadar motor kontrol uygulamaları için 3600 devir/saat'e kadar çalışma derecesi ve 60°C'ye kadar olan ortamlarda yüksek güvenilirlik ve dayanıklılık sağlar Kompakt (45 mm genişlik), DIN rayına montaj veya vidayla sabitleme Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh). Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC, Marine), Green Premium uyumlu (RoHS/REACh).

SCHNEIDER TESYS D LC1D25M7 1NA+1NK 11KW 3P 25A 220VAC GÜÇ KONTAKTÖRÜ

TEKNİK ÖZELLİKLERİ:

- Direnç Yükü ve Motor Kontrol Kontaktör Uygulaması için,

- AC-1, AC-4, AC-3 ve AC-3e Kullanım Kategorisi,

- 3P Kutup Tanımı,

- ≤690V AC 50/60Hz [Ue] Nominal Çalışma Voltajı,

- 40A 60°C)-de ≤ 440V AC-1 İçin Güç Devresi [Ie] Nominal Çalışma Akımı,

- 25A 60°C)-de ≤ 440V AC-3 İçin Güç Devresi [Ie] Nominal Çalışma Akımı,

- 25A 60°C)-de ≤ 440V AC-3e İçin Güç Devresi [Ie] Nominal Çalışma Akımı,

- 220V AC 50/60 Hz [Uc] Kontrol Devresi Voltajı,

- 5,5 kW -de 220…230V AC 50/60Hz (AC-3) Motor Gücü (kW),

- 11 kW -de 380…400V AC 50/60Hz (AC-3) Motor Gücü (kW),

- 11 kW -de 415V AC 50/60Hz (AC-3) Motor Gücü (kW),

- 15 kW -de 500V AC 50/60Hz (AC-3) Motor Gücü (kW),

- 15 kW -de 660…690V AC 50/60Hz (AC-3) Motor Gücü (kW),

- 5,5 kW -de 400V AC 50/60Hz (AC-4) Motor Gücü (kW),

- 5,5 kW -de 220…230V AC 50/60Hz (AC-3e) Motor Gücü (kW),

- 11 kW -de 380…400V AC 50/60Hz (AC-3e) Motor Gücü (kW),

- 11 kW -de 415…440V AC 50/60Hz (AC-3e) Motor Gücü (kW),

- 15 kW -de 500V AC 50/60Hz (AC-3e) Motor Gücü (kW),

- 15 kW -de 660…690V AC 50/60Hz (AC-3e) Motor Gücü (kW),

- 2,0 hp -de 115V AC 50/60Hz, 1 Faz Motorlar İçin Güç,

- 3,0 hp -de 230/240V AC 50/60Hz, 1 Faz Motorlar İçin Güç,

- 7,5 hp -de 230/240V AC 50/60Hz, 3 Faz Motorlar İçin Güç,

- 15,0 hp -de 460/480V AC 50/60Hz, 3 Faz Motorlar İçin Güç,

- 20,0 hp -de 575/600V AC 50/60Hz, 3 Faz Motorlar İçin Güç,

- 7,5 hp -de 200/208V AC 50/60Hz, 3 Faz Motorlar İçin Güç,

- 3NA Kutup Kontak Düzenleme,

- 40A -de <60°C İçin Güç Devresi [Ith] Klasik Açık Hava Termik Akımı,

- 450A -de 440V AC İçin Güç Devresi Irms Nominal Kapama Kapasitesi,

- 450A -de 440V AC İçin Güç Devresi Nominal Kesme Kapasitesi,

- 240A -de <40°C-10s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,

- 380A -de <40°C-1s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,

- 120A -de <40°C-500s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,

- 63A gG ≤690V, 25A gG ≤690V İlgili Sigorta Değeri,

- 2,0 mOhm-lth 25A 50Hz İçin Güç Devresi Ortalama Empedans,

- 0,8W AC-3, 2,5W AC-1 ve 0,8W AC-3e Kutup Başına Güç Dağılımı,

- 690V [Ui] Nominal Yalıtım Voltajı,

- 6kV [Uimp] Nominal Darbe Dayanım Voltajı,

- 15.000.000 Döngü Mekanik Dayanıklık,

- 1.650.000 Döngü AC-3 ve 1.000.000 Döngü AC-1 Elektrik Dayanıklığı,

- 50/60 Hz AC Kontrol Devresi Tipi,

- 0,85…1,1 Uc 55°C Çalışma 50Hz Kontrol Devresi Gerilim Limitleri,

- 0,3…0,6 Uc 55°C Çalışma 50Hz Kontrol Devresi Gerilim Limitleri,

- 70VA 60Hz 0,75 20°C, 95VA 60Hz 0,75 20°C VA Cinsinden Kalkış Gücü,

- 7,5VA 50Hz 0,3 20°C, 8,5VA 60Hz 0,3 20°C VA Cinsinden Tutma Gücü,

- 2…3W İçin Kontrol Devresi Isı Dağılımı,

- 12…22msn Kapanışta, 4…19msn Açılışta Çalışma Süresi,

- 3600cyc/h <60°C Maksimum Çalışma Hızı,

- Güç Devresi; 1,2N.m, Kontrol Devresi; 1,2 N.m Sıkma Torku,

- 1NA + 1NK Yardımcı Kontak Düzenleme,
